Розрахунок крапельного зрошення у системах поливу на 1 га

Розрахунок крапельного зрошення перед облаштуванням систем на 1 га

При проектуванні та підборі систем краплинного зрошення враховують такі фактори:

1. Крок між крапельницями – це відстань між водовипускними отворами. Через які вода подається в кореневу зону кожної рослини.
2. Норма виливу. Залежить від культури та роду ґрунту.
3. Відстань між рядами. Встановлюють на вигляд посаджених рослин.
4. Щоденна максимальна кількість води для поливу (зрошувальна норма). Залежить від регіону вирощування культури. Це все, що потрібно, щоб провести розрахунок краплинного зрошення.

Крок між отворами крапельниці

Щоб правильно вибрати відстані між крапельницями, орієнтуйтеся на вигляд посадженої рослини. І відстанню між висаджуванням культур.
При невеликій відстані між саджанцями використовують частий крок між виливними отворами. Якщо відстань між саджанцями значна, то крок між виливними отворами — більший.

Для надходження достатнього обсягу рідини при вирощуванні овочів:

• пір’яної та ріпчастої цибулі,
• моркви та салату,
• кропу та петрушки.

Доцільно використати крок від 10 до 20 см.

Для більшої розсади, такої як:

• помідори,
• перець,
• огірки,
• картопля.

Підходить крок 20…30 див.

Для розсади баштанних культур, кукурудзи та ін. – 30 см … 40 см.

Норма выливу

Основним критерієм вибору нормованої кількості води є вид грунту. Цей показник приймають від 1,6 л/год до 2,4 л/год при піщаному ґрунті. Для глинистих ґрунтів – від 0,75 л/год до 1,35 л/год.

Як спроектувати систему для краплинного зрошення

Спочатку вважаємо площу, передбачену для висадки рослин. Потім досліджуємо ґрунт і визначаємо місце забору води. Підбираємо культури рослин для вирощування.
Після цього можемо приступати до розрахунків проектування:

1. Визначає витрати споживання води на задану площу.
2. Обчислення числа ліній крапельних стрічок дільниці.
3. Визначення числа крапельниць.
4. Обчислення обсягу витрати води.
5. Визначення числа секторів поливу.

Обчислення об’єму води для поливу розрахункової площі 1 га

Щоб провести розрахунок краплинного зрошення на 1 га обчислюємо обсяг води для поливу. Щоденний обсяг використаної води для поливу є основою при доборі:

• способів та методів її фільтрації,
• магістралей подачі води (лейфлет та ПНТ труба),
• апаратури регулювання гідравлічного напору,
• пристроїв з’єднання та перекриття елементів ліній.

Розраховуємо витрати споживання води на задану площу 1 га:

Спочатку нам потрібно дізнатися щоденну споживання води. Після розрахунку Ви легко підберете фільтри, магістраль. А також фурнітуру для її з’єднання. Враховуємо, що максимальне значення щоденної води, що споживається, вважається від 50 до 110 м куб/га.
Проводимо обчислення пропускної спроможності з урахуванням площі так:

Q = (50 м3 / га * S) / T,

де Q – розрахована здатність фільтра або фільтруючої установки в м3/год,
S – зрошувальна площа Вашої ділянки у га,
T – запланований час постійної роботи системи за день (від 16 до 20 год).

Наприклад, для зрошення 1 га пропускна здатність дорівнює:

Q = (50 м3 / га * 1 га) / T.

У формулу підставляємо прийнятний час роботи.
Отже, для 16 годин безперервної роботи: 3,13 м3/год.
Для 17 годин – 2,94 м3/год.
18 годин – 2,77 м3/год.
Для 19 годин – 2,63 м3/год.
20 годин – 2,5 м3/год.

Розрахунок був зроблений з огляду на пропускну здатність фільтруючої установки. Для прикладу використали 50 м3/га. Підставте у формулу значення для розрахунку потрібного результату.

Розрахунок числа ліній крапельних стрічок на ділянці 1 га

Щоб провести розрахунок краплинного зрошення на 1 га обчислюють кількість стрічок поливу. Перед виконанням розрахунку Вам потрібно врахувати всі зрошувані культури. Для кожної групи рослин роблять окремий розрахунок довжини стрічки таким способом:

L = (Sк * 10000) / l,

де L – розрахована потреба в поливній стрічці в м,
Sк – площа, яку займає культура, м2;
l – віддаленість зрошувальних стрічці один від одного (відстань між ними).

Нижче наведено середні відстані між поливними стрічками з урахуванням виду культур.

Таблиця 1 – Середні відстані між поливними стрічками залежно від обліку виду культур

Прорахуємо потребу в краплинній стрічці для ділянки 1 га:

L = 1 га * 10000 / l.

У формулу підставляємо значення відстані між стрічками (l) у метрах.
Отже, на відстані 70 см або 0,70 м: потреба в краплинній стрічці 14 286 м.

При l = 0,75 м: L = 1 га · 10000/0,75 = 13 333 м.
Якщо l = 0,90 м: L = 1 га · 10000/0,90 = 11 111 м.
При l = 1,40 м: L = 1 га · 10000/1,40 = 7143 м.
Якщо l = 1,50 м: L = 1 га · 10000/1,50 = 6666 м.
І за l = 3,20 м: L = 1га · 10000 / 3,20 = 3 125 м.

Визначення кількості крапельниць у крапельної стрічки на 1 га

Щоб провести розрахунок краплинного зрошення необхідно розрахувати кількість крапельниць. Число отворів трубопроводу визначається як таке співвідношення:

K = L/N,

де K – необхідна кількість емітерів або крапельниць у стрічки,
L – необхідність у зрошувальній стрічці в м,
N – крок між емітерами чи крапельницями біля крапельної стрічки.

У попередньому розрахунку ми вирахували:
Для вирощування картоплі та цибулі на ділянці 1 га з міжряддям 0,75 метра. Потрібно 13333 метрів крапельної стрічки.
При поливі цих культур використовують крок крапельниць 30 см (0,3 метри).

Кількість емітерів або крапельниць для ділянки 1 га:
При K = 13333 м/0,3 м = 44443,3 шт. Це необхідна кількість емітерів або крапельниць на ділянці 1 га.

Для томатів та кавунів на ділянці 1 га з міжряддям 1,5 м. Вам потрібно 6666 м крапельної стрічки.
При поливі цих культур використовують крок крапельниць 20 см (0,2 метри).

Кількість таких емітерів або крапельниць на ділянці 1 га:
При K = 6666 метра / 0,2 метра = 33330 шт.

Підставте значення у формулу для точного результату.

Визначення рідини, що подається за годину, на 1 га

Тобто нам потрібно дізнатися витрату води на 1 га/годину. Для цього будемо використовувати таку формулу:

Р = K * M,

де Р – Витрата води,
K – необхідна кількість емітерів або крапельниць під вашу культуру,
M – величина норми поливу (виливу).

Вона береться від виду ґрунтів на ділянці. Цей показник приймають від 1,6 до 2,4 літри на годину при піщаному ґрунті. Для глинистих ґрунтів – від 0,75 до 1,35 літра на годину.
Вибираємо тип ґрунту та значення підставляємо у формулу. Підставляємо кількість емітерних крапельниць із розрахунків вище. Робимо це залежно від вашої культури.

Для прикладу з овочів беремо картопля, моркву та цибулю.
Почнемо розрахунок із норми виливу на глинистих ґрунтах. Вона дорівнює 1,35 літра за годину.
Витрата води буде: Р = 44443,3*1,35 = 59,90 м куб./год. Це витрата води при площі 1 га за годину.

Для томатів і кавунів на піщаному ґрунті норма виливу = 2,4 літра за годину.
Р = 33330 * 2,4 = 79,99 м куб./год.

За цими формулами Ви можете виконати прорахунок для своїх культур. Враховуючи особливості ґрунту.

Визначення числа секторів поливу

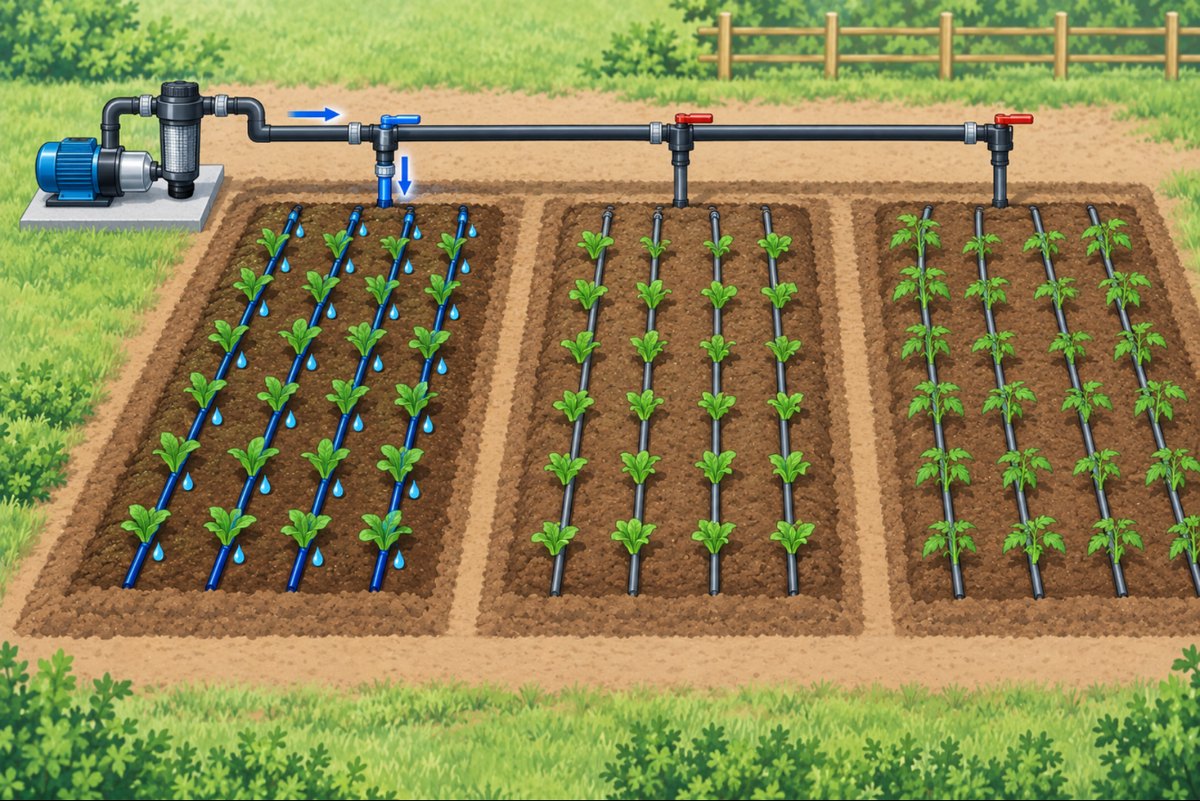

Щоб закінчити розрахунок краплинного зрошення на 1 га необхідно визначити кількість ділянок. Якщо у Вас велика ділянка зручніше буде поділити її на сектори. Кожен сектор можна поливати окремо. Також розділити Вашу ділянку на кілька секторів потрібно за довгих магістралей. Коли пропускна спроможність магістралі низька.

Пропускна спроможність магістралі буде важливим показником при поділі на сектори.
Для прикладу розглядатимемо армований рукав «Лейфлет»:

Лейфлет 3′′ (діаметр 75 мм) від 35 до 40 м куб за годину.
Лейфлет 4′′ (діаметр 100 мм) від 75 до 80 м куб за годину.

При даній пропускній здатності швидкість потоку води становить 23 до 25 м/с.
Далі розраховуємо кількість секторів поливу наступним чином:

U = Р/R,

де U – кількість секторів поливу,
Р – витрата води,
R – стандартна пропускна спроможність магістралі.

Наприклад, якщо діаметр магістрального лейфлету або труби 75 мм. То для такої магістралі витрата води Р = 59,90 м куб за годину.

А його пропускна спроможність 35 м куб/година.
Тоді кількість секторів поливу ділянки на 1 га становитиме:
U = 59,90/35 = 1,7. Проводимо округлення у бік більшого = 2 сектори для вирощування цибулі та картоплі на 1 га.

Якщо пропускна спроможність магістралі 100 мм:
U = 59,90/75 = 0,8. Достатньо 1 сектора.
Це означає, що з більшою магістраллю можна охопити велику площу поливу.
